很多客戶在第一次接觸PCB抄板（也叫電路板克隆、PCB反向設計）時，常常會問：“做PCB抄板需要準備哪些資料？”其實準備的東西不算復雜，只要抓住幾個關鍵點，就能大大提高抄板的效率和準確性。下面就帶大家一一梳理。
一、最核心：電路板實物

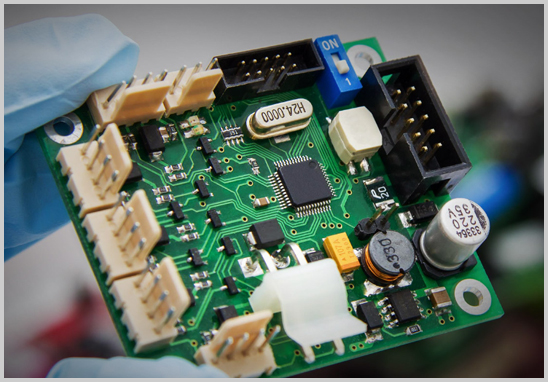

要做PCB抄板，首先必須提供完整的電路板實物。這是抄板工程師進行測繪和反向設計的基礎。
- 如果是多層板，最好提供沒有損壞、焊點干凈的樣品；
- 如果板子上有特殊工藝（比如盲孔/埋孔、BGA封裝），要提前說明，避免后期拆解難度過大；
- 如果能提供多塊相同電路板，會幫助抄板團隊更好地對比和驗證。
二、能提供最好：BOM清單
嚴格來說，PCB抄板工程師也能通過器件絲印和實物拆解去識別元器件型號，但為了節省時間和減少出錯率，客戶最好能提供BOM（物料清單）。
- BOM里要有元件型號、封裝、品牌，甚至是供應商信息；
- 如果缺失型號，工程師就需要額外比對，會影響效率；
- BOM清單在后續的元器件采購、打樣生產中也非常關鍵。
三、輔助加分項：原理圖和PCB文件
有些客戶手里可能還保留著部分電路原理圖，這對于PCB抄板來說是錦上添花的資料。
- 原理圖能讓抄板團隊快速理清電路邏輯，避免反復驗證；
- 如果還能提供原廠的PCB文件（如Gerber文件），抄板進度會更快，精度更高。
當然，如果客戶完全沒有這些文件也沒關系，專業團隊依然能通過實物板完成全套反向設計。
四、特殊要求和功能說明
除了硬件資料，客戶在委托PCB抄板前，還應該提供：
- 功能需求說明：比如是否要改版、優化布局、增加接口等；
- 測試標準：比如要滿足汽車電子、通信設備或工業控制的相關認證標準；
- 交付形式：只要PCB文件？還是要PCB抄板+打樣+SMT貼片+整機組裝測試一站式服務？
五、注意事項
1. 不同的PCB層數（雙層板、多層板）、精度要求（高頻高速、HDI設計）都會影響抄板所需資料和報價；
2. 市面上有些小作坊雖然能做抄板，但缺乏配套的PCB生產、SMT貼片工廠，容易出現文件無法落地或打樣失敗的情況；
3. 選擇有經驗的抄板公司（比如深圳宏力捷電子，擁有10多年P(guān)CB抄板經驗，自有板廠和SMT貼片廠），能確保抄板成功率和交付質量。
總結
簡單來說，做PCB抄板需要提供的核心資料就是：電路板實物、BOM清單、原理圖或功能需求說明。資料準備得越完整，抄板就越快、越準確。如果你想要一站式服務，從抄板、PCB制作到元器件采購、SMT貼片和整機交付，選擇經驗豐富的團隊會更省心省力。
